BMWデータ読み取り問題

BMWデータ読み取り問題

BMWデータ読み取りは、BMW NavインターフェースがECUデータをCHIGEEディスプレイに送信することに依存しています。
CHIGEEディスプレイの電源が入る、またはWonderwheelの操作に反応するがデータの読み取りができない場合、通常はCHIGEEディスプレイではなく、BMW ECUまたはNav Prepの問題を示しています。

いつ該当しますか？

以下の接続方法のいずれかを使用し、お使いのBMWがネイティブデータ読み取りに対応している場合：
  1. BMW Nav Prepに接続されたBMWクイックリリースモジュール付きAIO-6

BMW 3ピンNavポートに接続されたCGRC LINを使用してデータが読み取れない場合、通常はお使いのBMW特定モデルの制限によるものです。残念ながら、この場合はさらなる解決策はありません。

以下の手順に従ってください

0. BMWの電気システムを点検

お使いのバイクの電気システムの全体的な状態を確認してください：
  • **ECU（エンジンコントロールユニット）**が正常に機能していることを確認
  • バッテリー電圧が安定し、十分であることを確認
  • Nav Prepとディスプレイ間の通信を妨げる可能性のある断続的な配線問題や接続不良がないか確認

電源の小さな変動や不安定なECU信号でも、デバイスの電源供給やWonder Wheel操作、ネイティブデータ読み取りなどの機能にアクセスする際に問題を引き起こす可能性があります。

1. BMW Nav Prep 5/6の真正性を確認
お使いのバイクに純正のBMW Nav Prep 5またはNav Prep 6クレードルが装備されていることを確認してください。
社外品や改造されたクレードルは、電源やデータ通信の問題を引き起こす可能性があります。

2. 物理的接続を確認

  1. CHIGEEディスプレイを取り外します
  2. すべての接続点を清掃：BMW Prepの金属接点、BMW Nav Prep 3ピンコネクター（オス）、バイクの3ピンコネクター（メス）
  3. 清掃後、CHIGEEディスプレイのアドバンスドダッシュボードページに入ります。BMW Nav Prepクレードルに少し圧力をかけるようにディスプレイを軽く押して、データが読み取れるか試してください。圧力をかけることでディスプレイがデータを読み取れる場合、BMW Navクレードルに接触問題がある可能性を示しています。その場合、安定したデータ伝送を確保するためにBMW Navクレードルの交換をご検討することをお勧めします。

3. 高度な診断


赤い標準インターフェース
ディスプレイが青いBMWインターフェースではなく赤いダッシュボードを表示する場合、クレードルからデータが送信されていないことを意味します。 → BMW Navクレードルの交換、または動作確認済みのNav PrepがついているBMWでCHIGEEディスプレイをテストしてください。

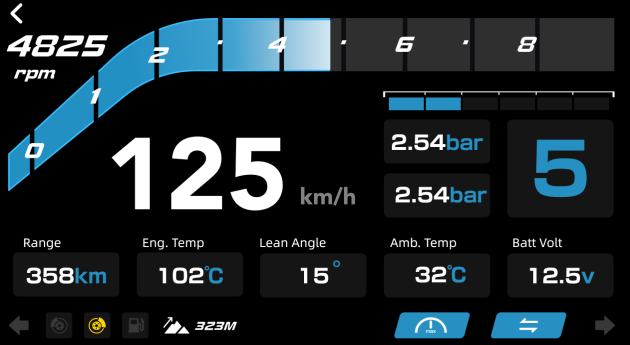

青いBMWインターフェース
青いBMWインターフェースが表示されるが問題が発生する場合：

a. データ表示なし

→ クレードルがECUに接続されているが、接触不良の可能性があることを示唆しています
→ 接点を徹底的に清掃してください → システムが一貫してデータを読み取れない場合、特定のモデル—特に2017年以前に製造されたモデル—では、必要なBMWデータがLINバス上に存在しない可能性があることにご注意ください。
このような場合、BMW Nav 5/6が取り付けられていても、CHIGEEディスプレイはデータにアクセスできません。これはBMW側の制限であり、残念ながら私たちの制御を超えています。

b. 部分的なデータ表示

→ 何かしらのデータが表示される場合、クレードルとCHIGEEディスプレイの両方が正常に機能していることを確認できます
→ 欠けているデータは、お使いのBMWに特定のセンサーがないことが原因の可能性があります

これはバイクの制限であり、デバイスの故障ではありません。
